中温模型蜡 第 1 部分:非填充型

铸造学院

中温模型蜡 第 1 部分:非填充型

作者:
来源:





中温模型蜡 1 部分:非填充型

Medium temperature pattern wax Part 1:None-filled type

(公告稿)









































2020-05-28 发布 2020-07-01 实施

中国铸造协会 发布







T/CFA 0202101.1 -- 2020

前言……………………………………………………………………………………………………………Ⅲ

1 范围…………………………………………………………………………………………………………1

2 规范性引用文件……………………………………………………………………………………………1

3 术语与定义…………………………………………………………………………………………………1

4 牌号…………………………………………………………………………………………………………1

5 技术要求……………………………………………………………………………………………………2

6 检验规则……………………………………………………………………………………………………2

7 检验方法… ………… ………… …………… ………… ………… …………… ………… ……3

8 判定规则………………………………………………………………………………………………………3

9 标志、包装、运输、交货与贮运……………………………………………………………………………4

录 A ( 资 料 性 附 录 ) 本 标 准 牌 号 与 常 用 牌 号 对 照 表 … … … … … … … … … … … … 5

录 B ( 规 范 性 附 录 ) 密 度 测 试 方 法 … … … … … … … … … … … … … … … … … 6































T/CFA 0202101.1 -- 2020

III

T/CFA 0202101《中温模型蜡》 拟分为如下部分:

——第 1 部分:非填充型;

——第 2 部分:填充型。

本部分为是针对 T/CFA 0202101 的第 1 部分。

本部分按照 GB/T 1.1 -2009《部分化工作导则第 1 部分:部分的结构和编写规则》给出的规则起

草。

本部分的附录 A 为规范性附录,附录 B 为资料性附录。

本部分由中国铸造协会精密铸造分会提出。

本部分由中国铸造协会部分工作委员会归口。

本部分负责起草单位:青岛新诺科铸造材料科技有限公司。

本部分参加起草单位:苏州泰尔航空材料有限公司、厦门固特威蜡制品有限公司、大连源盛新材料

有限公司、辽宁鑫星特种蜡制造有限公司、大连成鸿科技发展有限公司、苏州毅杰蜡业有限公司、嘉善

鑫海精密铸件有限公司、丹东大王精铸有限公司、江苏中超航宇精铸科技有限公司。

本部分参主要起草人:邵斌、高飞、蒋涛。

本部分参与起草人:李华、李遂林、张如军、赵旭、崔玉柱、龚方明、姜淼、王开宝、凌李石保。

本部分于 2020 年 05 月 28 日为首次发布

























T/CFA 0202101.1 -- 2020

中温模型蜡 1 部分:非填充型

1 范围

本标准规定了熔模铸造用非填充型中温模型蜡的规范性引用文件、术语定义、牌号、技术要求、检

验规则、检验方法和判定规则,以及标志、包装、运输和储存等。

本标准适用于熔模铸造生产中使用的非填充型中温模型蜡。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件,仅以所标注日期的版本适用

于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改版本)适用于本文件。

GB/T 4929 润滑脂滴点测定法

GB/T 9341 塑料弯曲性能试验方法

GB/T 14235.1 熔模铸造低温模料1部分:物理性能试验方法

GB/T 14235.2 熔模铸造低温模料2部分:使用性能性能试验方法

SH 0164 石油产品包装、贮运及交货验收规则

SH/T 0229 固体和半固体石油产品取样法

SH/T 0132 石油蜡冻凝点测定方法

3 术语与定义

下列术语定义适用于本标准

3.1

中温模型蜡medium temperature pattern wax

以石油树脂或天然树脂为基础,加入石油蜡或其他天然蜡以及强化填充物调制而成的模,用于熔模

铸造工艺的蜡模制作的模料,因为所制作的工件结构不同,使用温度为52-65

3.2

非填充型中温模型蜡non-filled medium temperature pattern wax

未添加强化填充物的中温模型蜡。

4 牌号

4.1 分类

非填充型中温模型蜡的牌号是以收缩率参数为表征,牌号以收缩率数值由小到大排列,分为 2 个牌

号,即 1 号和 2 号。

4.2 牌号表示方法

1T/CFA 0202101.1 -- 2020



4.3 牌号对照

非填充型中温模型蜡标准牌号与常用牌号对照表见附录 A。

5 技术要求

5.1 非填充型中温模型蜡的技术要求见表 1

1 非填充型中温模型蜡技术要求

序号

技术参数

1 号

2 号

1

抗弯强度,MPa

≥3.5

≥4

2

灰分,%

≤0.02

3

线收缩率,%

0.65-0.85

0.85-1.2

4

针入度(表面硬度),10-1 mm

5.0-7.0

5.0-7.0

5

滴点,℃

80-90

80-90

6

软化点(环球法),℃

70-75

7

密度,g/ mm 3

0.95-0.98

8

凝固点,℃

65-70

70-75

9

运动粘度,80℃

200-400

250-400

运动粘度,100℃

60-100

70-110



5.2 蜡料特殊性能需求方面由供求双方协商设定

6 检验规则

6.1 取样

6.1.1 制作每批次蜡料时按照SH/T 0229取样,取3~-5kg作为技术要求中要求项目留样及检验用。

6.1.2 灰分、线收缩率、针入度、环球软化点、旋转粘度技术参数试样要求按照GB/T14235执行。

6.1.3 抗弯强度试样尺寸按照GB/T 9341执行。

6.1.4 滴点测试试样按照GB/T 4929执行。T/CFA 0202101.1 -- 2020

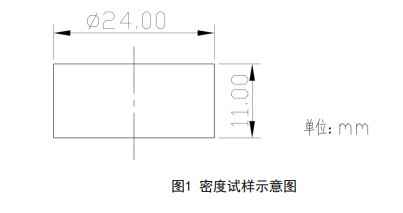

6.1.5 密度试样尺寸

密度测试试样尺寸见图1

6.2 出厂检验

6.2.1 每批产品必须进行出厂检验,出厂检验由生产单位质量检验部门检验合格,并附合格证后方可出

厂。

6.2.2 出厂检验的项目:线收缩率、软化点、灰分、滴点和针入度。

6.3 型式检验

6.3.1正常生产时每半年进行一次型式检验,有下列情况之一,应进行型式检验:

a)正式生产后,若结构、材料、工艺有较大改变,可能影响产品性能时;

b)产品因任何原因停产半年以上恢复生产时;

c)出厂检验结果与上次型式检验结果有较大差异时;

d) 国家质量监督机构提出进行型式检验要求时。

6.3.2 型式检验项目包括本标准表1中的技术要求规定的全部项目。

7 检验方法

7.1 灰分、线收缩率、针入度(表面硬度)、环球软化点、旋转粘度技术参数实验方法按照GB/T14235

执行。

7.2 抗弯强度实验方法按照GB/T 9341执行。

7.3 滴点实验方法按照GB/T 4929执行。

7.4 密度测试实验方法按照附录B执行。

7.5 凝固点测试方法按照SH/T 0132执行。

7.6 线收缩率测定方法可根据供需双方协商确定。

8 判定规则

8.1 所检指标中有一项不符合技术要求时,应对不合格项至少取3个样品进行复检,复检项目如仍不符

合要求,则判定该批次为不合格品。

3T/CFA 0202101.1 -- 2020

4

9 标志、包装、运输、交货与贮存

9.1 产品标识

产品标识应包含但不限于:

a) 生产厂商;

b) 生产日期(批次号);

c) 规格/型号;

d) 重量。

9.2 产品包装、运输、储存及交货验收均按照 SH 0164 的规定进行。

















T/CFA 0202101.1 -- 2020

5

附录 A

(资料性附录)

非填充型中温模型蜡标准牌号与常用牌号对照表

A.1 非填充型中温模型蜡标准牌号与常用牌号对照见表 A.1

T/CFA 0202101.1 -- 2020

附录 B

(规范性附录)

密度测试方法

B.1 实验仪器及试剂

B.1.1 自制铝质标准样模具:圆柱体内径24mm,高110mm

B.1.2 量筒:100ml

B.1.3 分析天平:精度0.1mg

B.1.4 煤油:分析纯。

B.2 实验步骤

B.2.1 将待测样品彻底熔融,倒入标准样模具。

B.2.2 彻底冷却固化后倒出测试样品,称重m(单位g)。

B.2.3 100ml量筒中注入不多于40ml煤油,读取液面刻度,读数v(体积)。

B.2.4 将量筒倾斜,缓慢滑入测试蜡样柱,将量筒静置,待液面稳定后,读取液面刻度,读数v1

B.3 计算方法

密度=m/v-v1

单位:g/ mm3

B.4 取样频率及判定标准

每批次取样由同一人员在同一设备检测三次,取其平均值作为该批次蜡料的密度数值,如果组内数

值大于0.98或者小于0.95,则认为该数据可疑,需要重新进行检测进行验证。如果蜡料密度大于0.98

者小于0.95则判定该批次蜡料不合格。
